聚焦5G高品质系列设备之“在线板厚检查机”

在PCB板设计时，考虑到成本、工艺、装配、使用等因素，厂商一般会对PCB板厚有特定的要求，生产时也会用到测量工具测量其厚度。 由于PCB板大小不一，尺寸较小的PCB板可采用游标卡式或千分尺进行测量，但尺寸较大的PCB板则需要使用特殊的仪器，比如用PCB板厚度测量仪来测量。

正业科技在线板厚检查机

正业科技可提供一款测量范围广、效率高、效果好的线路板厚度测量装置——在线板厚检查机，采用非接触式激光测量，能够在线精密测量PCB压合后板材的厚度，可连接产线进行在线实时检测，并实现全检，颇受厂商青睐。

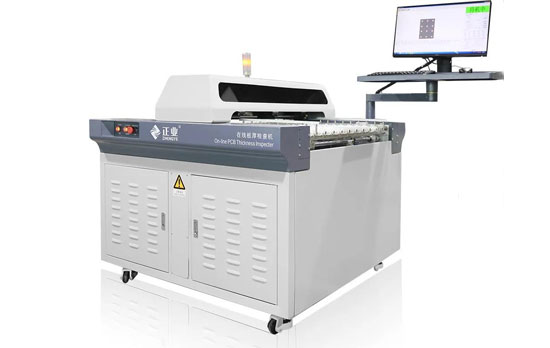

▲正业科技在线板厚检查机（BH12）

如今，5G行业正在加速发展，随着下游5G消费电子、通信等领域的持续成长，高速PCB需求劲升，市场将不断扩大。正业科技在线板厚检查机在5G高频高速线路板的板厚测量方面也是毫无压力，助力提升5G线路板高品质，为5G发展贡献力量。

 >>  PCB驶上5G快车  板厚测量看正业

▲在线板厚检查机

高质量：在线检测减少不良品的产出，采用非接触式激光测量，无破坏性；

高效率：测量效率为6-8S/pc；

数据精准：测试精度高达土5μm，同时在线检测可减少人为记录和测试误差；

测试板厚：0.1-10mm，适用板材厚度范围广。

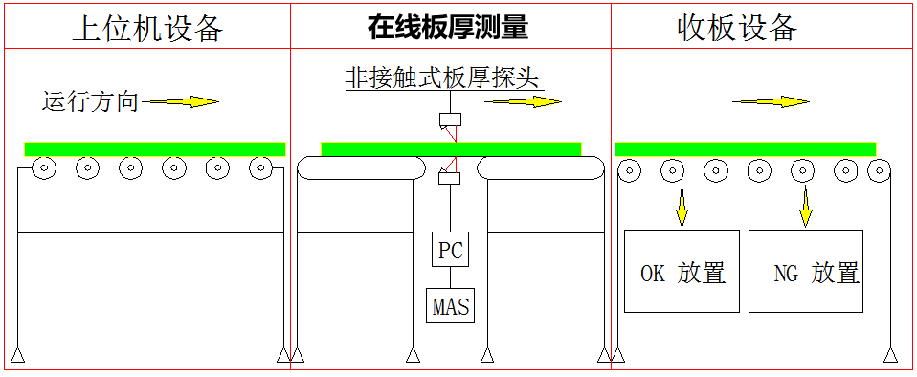

对接产线整体解决方案

搭配棕化线NG板收板方案

棕化生产线，NG板收板方案

注：

收板能力：暂存20pc

收板厚度：0.1-8mm

收板速度：＜5S/pc

收板满板：手动操作，流出后端
